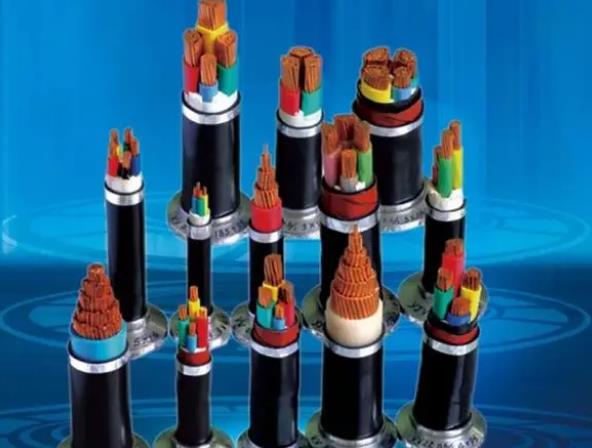

南洋電線電纜按其用途分成下列五大類

     南洋電線電纜是指用于電力、通信及相關傳輸用途的材料?！半娋€”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。

一、電線電纜的定義及分類

廣義的電線電纜亦簡稱為電纜。狹義的電纜是指絕緣電纜。它可定義為：由下列部分組成的集合體，一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體。

我國的電線電纜產品按其用途分成下列五大類：

（1）裸電線；

（2）繞組線；

（3）電力電纜；

（4）通信電纜和通信光纜；

（5）電氣裝備用電線電纜。

南洋電線電纜的基本結構：

（1）導體：傳導電流的物體,電線電纜的規格都以導體的截面表示。

（2）絕緣：外層絕緣材料按其耐受電壓程度。

二、導線截面積與載流量的計算

（1）一般銅導線載流量導線的安全載流量是根據所允許的線芯高溫度、冷卻條件、敷設條件來確定的。一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。

<關鍵點> 一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。如：2.5 mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A 4 mm2 BVV銅導線安全載流量的推薦值4×8A/mm2=32A

（2）計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍：

S=< I /（5~8）>=0.125 I ~0.2 I（mm2）

S-----銅導線截面積（mm2）

I-----負載電流（A）

（3）功率計算一般負載（也可以成為用電器，如點燈、冰箱等等）分為兩種，一種是電阻性負載，一種是電感性負載。

對于電阻性負載的計算公式：P=UI 對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。

不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。也就是說如果一個家庭所有用電器加上總功率為6000瓦，則大電流是 I=P/Ucosф=6000/220*0.8=34(A)

但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。

所以，上面的計算應該改寫成 I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A)

也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。
